Решетки наружные алюминиевые РН Ал.

собственного производства

Наружные решётки РН АЛ. предназначены для защиты вентиляционных отверстий от воздействий факторов внешней среды (осадки, птицы и проч). Решётки РН ал. представляют собой прямоугольную раму с установленными в неё неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы. Лопасти решеток РН ал. изготовлены из трубчатого (полого) алюминиевого профиля, что придает решеткам повышенную жесткость и прочность (по сравнению с любыми плоскими профилями из стали и алюминия) По-умолчанию, решетка окрашена порошковой краской в белый цвет (RAL 9016), в этом случае цвет решетки в наименовании не указан. Возможно изготовление решеток как неокрашенных, так и окрашенных в любой цвет палитры RAL

Обозначение решетки при заказе:

РН ал.   Марка решетки
HHH   высота строительного проема
LLL   ширина строительного проема
RAL XXX   Номер цвета по таблице RAL

Примеры обозначений

РН.ал 500h*1000   - решетка для проема высотой 500мм, шириной 1000мм, окрашена в белый цвет RAL 9016
РН.ал 500h*1000 неокрашенная   - та же решетка, изготовлена из неокрашенного алюминиевого профиля
РН.ал 500h*1000 RAL 3020   - та же решетка, окрашена в красный цвет RAL 3020

Минимальный размер решетки 150 х 150 мм. Вентиляционные решетки могут изготавливаються с шагом 25 мм до максимального размера 4000 мм по одной из сторон. При превышении длины лопасти размера 1500 мм, на задние стороны лопастей приклепывается алюминиевая полоса для увеличения жесткости конструкции."


профиль лопатки трубчатый

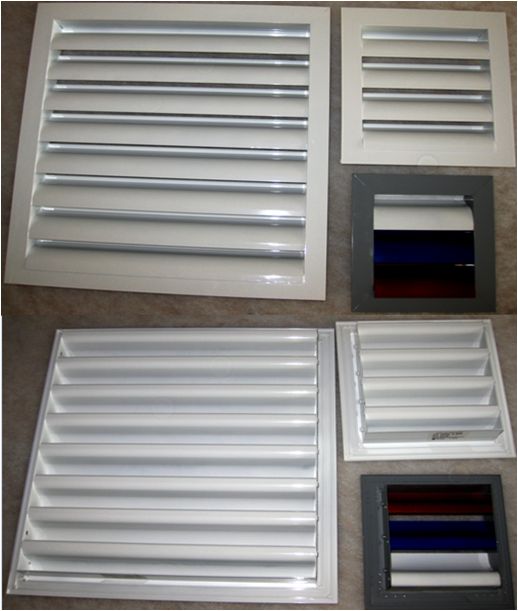

Фото

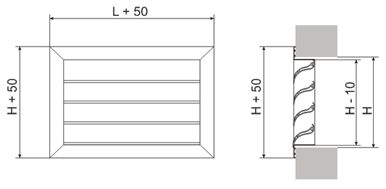

здесь L х H - размер строительного проема для решетки

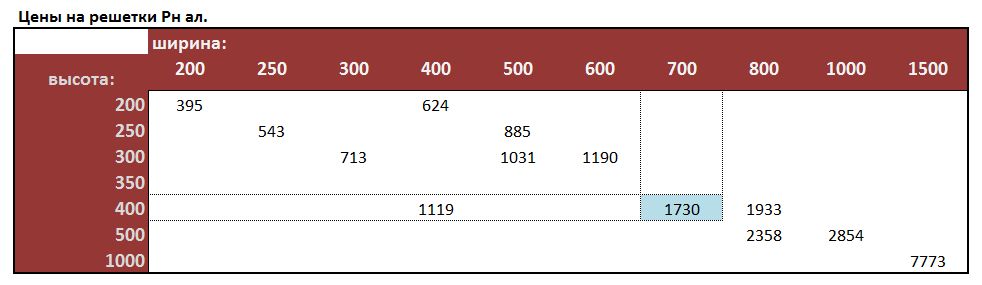

* например: цена решетки РН ал.400h * 700 составляет 1730 рублей

Коэффициент живого сечения решеток РН Ал. = 0,41

Фото

1. Зенковка отверстий под крепеж на поверхность стены

Для установки решетки методом закрепления на фронтальной поверхности, удобно использовать саморезы. для более эстетичного закрепления саморезов предлагаем зенковать отверстия на рамке решетки до ее покраски, а также предлагаем услугу окраски головок саморезов в цвет решетки.

Фото

Зенкованные решетки обозначаются буквенно-цифровым индексом в скобках после наименования решетки: РН ал. 300h * 300 RAL 3020 (8Z4) - решетка 300h * 300 красного цвета RAL 3020 с восемью зенкованнымит отверстиями ф4 стоимость зенковки одного отверстия и окраски 2-х саморезов = 25р

2. Шайба под рамку решетки

Рамка решетки имеет ширину 30мм. Если этого недостаточно для накрытия неровностей строительного проема, предлагаем оснастить решетку шайбой нужного размера:

Фото Шайба изготавливается из жести 0.5 , 0.7 , 1.0 мм шайба может быть окрашена в любой цвет (например цвет решетки или цвет стены) стоимость шайбы ориентировочно 800 рублей за кв.м. площади металла

например: шайба с внешним размером 400*400, в которую будет вставлена решетка 300*300 имеет площадь поверхности 0,07м2 и, следовательно, стоимость 60 рублей

Обозначение шайб:

Ст-0,7 - 400*500 RAL 5030 под решетку РН ал. 300h*300
Шайба цвета RAL 5030, размером 400*500, из стали 0.7мм, для установки в нее решетки РН ал.300h*300

3. Решетки накладного вида

По-умолчанию, наружние решетки изготавливаются с рамкой наружу. при этом, лопасти решетки заглубляются в строителный проем или воздуховод, а наружняя рамка прикрывает неровности проема В некоторых случаях недопустимо заглублять решетки в проем. Мы имеем возможность изготовить решетки без внешней обечайки:

Фото

минимальный размер любой стороны
решеток накладного вида: 200 мм

стоимость решеток с рамкой внутрь такая же, как и у РН ал. при заказе следует применять обозначение:
РН ал. (Н) HHH (h) * LLL RAL XXX

например: PH ал. (H) 300h * 500 RAL 5030

РН ал. (Н) решетка с рамкой внутрь
внешние размеры:
500 (вдоль лопастей)
300h (высота, поперек лопастей)
RAL 5030 цвет красный

4. Решетки оснащенные сеткой

По-умолчанию, наружние решетки изготавливаются без сетки.
"Решетка может быть оснащена металлической сеткой. Обычно мы оснащаем решетки сварной сеткой из оцинкованной проволоки 0,8мм, с размером ячейки 20*20мм. Сетка заправлена в жестяную рамку, которая заклепками зафиксирована на тыльной стороне решетки. Закрепленная сетка окрашивается вместе с решеткой"

Фото

При заказе следует применять такое обозначение, как в примере:
PH ал. 500h*1000 с сеткой

наличие сетки увеличивает цену решетки на 600р. за м2 сетки
то есть, решетка РН ал. 500h*1000 с сеткой будет дороже обычной на 300р.
